La chiave dinamometrica è uno strumento ideale per il serraggio manuale controllato al giusto valore di coppia.
Obiettivo dell’avvitatura è quello di creare una forza di serraggio: l’azione di avvitatura crea quindi una forza di serraggio partendo da una torsione.
La torsione è la risultante della forza applicata dall’operatore espressa in Newton e della lunghezza del braccio di applicazione espressa in metri.
La torsione applicata viene espressa in Nm e viene più comunemente denominata “COPPIA”.
La misurazione della coppia, la verifica degli utensili e della coppia applicata sono parte integrante dell’odierno processo di assemblaggio.
Il metodo utilizzato per misurare la coppia può influenzare i giudizi espressi su:
- le prestazioni dell’utensile;
- i processi di assemblaggio;
- la qualità complessiva del prodotto.
La chiave dinamometrica è uno strumento ideale per il serraggio manuale controllato al giusto valore di coppia.
Airtechnology propone gamme di chiavi dinamometriche sia MECCANICHE che ELETTRONICHE in funzione del grado di precisione che si vuole ottenere.

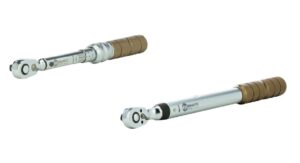

CHIAVI DINAMOMETRICHE MECCANICHE
La chiave dinamometrica meccanica è solida e robusta e viene denominata anche “a scatto”.
Tale denominazione deriva dal fatto che al raggiungimento della coppia impostata questa ha uno scatto ed emette il classico rumore “click” derivante dal dispositivo meccanico interno pre-tarato.
Dopo lo scatto, il riarmo della chiave avviene in modo automatico non appena si smette di esercitare forza sul punto di applicazione.
Non ha capacità di memorizzazione dati di serraggio quindi è necessario applicare la coppia ogni volta.
Le chiavi a scatto possono anche gestire valori di coppia molto elevati e sono disponibili in modelli regolabili internamente o esternamente: le prime sono più adatte a situazioni di produzione ripetute in cui lo strumento è dedicato a un singolo lavoro, mentre le seconde sono migliori per la produzione dinamica e le situazioni di riparazione in cui la tua squadra deve usare la stessa chiave su bulloni di diverse dimensioni.

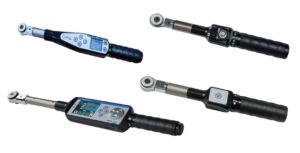

CHIAVI DINAMOMETRICHE ELETTRONICHE
La chiave dinamometrica elettronica o digitale, sia per uso produttivo o uso qualitativo, è uno strumento complesso dotato di sensore di coppia e giroscopio angolare che permette l’esecuzione manuale ad alta precisione in tutte quelle applicazioni dove non è possibile utilizzare l’avvitatore.
Le chiavi dinamometriche elettroniche sono in grado di memorizzare una grande quantità di dati e gestire specifiche strategie di serraggio in funzione dell’applicazione o del controllo da eseguire.
Possono essere inoltre integrate nell’infrastruttura aziendale (MES) rispondendo alle vigenti normative di Industria 4.0.
Clicca qui per vedere OPERATOR PLUS all’opera in combinata con RIGHT WAY
4 CONSIGLI PER SCEGLIERE LA CHIAVE DINAMOMETRICA CORRETTA
- APPLICAZIONE: Verifica controllo meccanico passa-non passa e serraggio manuale qualitativo;
- ACCESSIBILITA’: Verifica ingombri e accessibilità e seleziona l’accessorio di presa corretto;
- COPPIA: Scegli il range di coppia e verifica il grado di precisione richiesto;
- TRACCIABILITA’: Verifica la necessità di tracciamento dei dati.
Per qualsiasi ulteriore richiesta non esitare a contattarci, saremo felici di trovare la soluzione più adatta alle tue esigenze.
